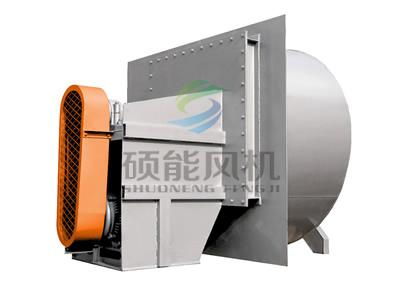

插入式高溫風機
2016年06月14日 00:10
1.用途
GW系列插入式高溫離心風機是在吸收國內外同類產品基礎上進行優化設計的一種離心風機。本系列離心通風機具有空氣動力性能良好、流量系數大、效率高、噪聲低、安裝方便等特點。廣泛用于熱風循環、烘干設備、熱風爐等高溫環境下氣體輸送或輸入。
輸送的介質為煙氣或其他不自燃的，對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3,氣體溫度不得超過280℃。
２. 型式
1)通風機與引風機制成單吸入．
2)從電動機一端正視，葉輪須進針旋轉稱為右旋風機，以＂右＂表示；葉輪逆時針旋轉稱為左旋風機，以＂左＂表示．
3)風機的出風口位置，以機殼的出風口角度表示．
4)風機傳動方式為A、C、Ｄ式，均采用直聯、皮帶或彈性聯軸器傳動．
3.結構
高溫插入式離心風機由葉輪、機殼、進風口、電機、傳動組等部分組成，采用電機皮帶傳動(C)。
葉輪由后向機翼葉片、前后盤和軸盤組成；
機殼型線為對數螺旋線，采用鋼板焊接而成；
進風口為收斂式流線型整體結構，用螺栓固定于機殼的側面；
傳動組由主軸、油冷軸承箱、鑄鋁散熱輪等構成。
4．性能與選擇
當實際使用狀態與上述指定狀態不符時，則必須把實際使用狀態的性能換算到指定狀態的性能，然后根據換算性能選擇風機。
在風機新安裝后，進行運轉時就發生流量過多或不足現象，其原因主要有以下幾點：
1)管網阻力實際值與計算值相差過大。由一般管網特性方程式p=kq2（k為阻力系數）可知，如實際值k小于計算值k時，則流量增大；若實際值k大于計算值k值流量減少。
2)選擇時未考慮風機本身全壓值偏差△p的影響，當風機全壓為正偏差時，則流量增大；為負偏差時，則流量減少。在風機新安裝后開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除。
3)利用調節門的開閉程度調節流量。
4)改變風機的轉速調節流量。
5)調換壓力較高的或較低的風機調節流量。
6)改變管網阻力系數調節流量
